一、研发背景

随着信息化技术的发展和机器代替人从事高强度工作已经逐渐成为企业管理的研究方向，而作为使用3KV、6KV、10KV高压电机比例较高的行业，如钢铁厂、发电厂、化工厂、泵站、水泥厂等高功耗和高输出的企业，如何提高大功率电机设备维护，并与公司整体信息化管理进行整合，打通计划-生产-保养等生产环节的闭环系统，如何从信息化管理中提升绩效。已经成为设备运维保养部门领导需要思考问题。

二、系统意义

绝缘老化原因一般有以下四个方面；·工作电压引起的电力设备绝缘老化；·由于工作环境或是散热不好而导致的绝缘老化；·由于工作环境可能存在酸，氮氧化合物，水等化学物质，在这些物质的作用下，失去绝缘材料的绝缘性能或者是加速老化；·由于机械力造成的老化,绝缘材料在振动的作用下，温度升高，弹性度下降，老化加速，绝缘性能自然也会随之下降。

因此，绝缘监测有着重要的意义，它具备以下几点优势：·提高高压电机绝缘的导热、耐热、耐潮和化学稳定等性能；·改善高压电机的电气性能，使设备运行安全可靠；·一定程度上可以预防恶性过热故障提高高压电机的工作效率；·提高高压电机绝缘的机械强度，延长其使用寿命。

三、系统成效

四、 应用案例

典型接线图

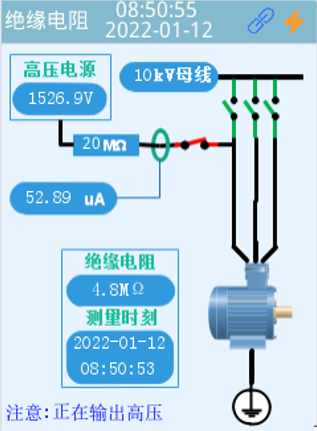

绝缘电阻监视状态图：

在线监测：对高压电机的绕组在停机和运行情况下，对地施加间断的DC1500V电压，测量其绝缘电阻。并在发现问题时及时发出报警信号，防止故障进一步扩大。将冷备用的高压电机作为热备用处理，免去启动电机前用兆欧表对电机进行绝缘测量，随时在确保良好绝缘情况下启动高压电机。

投运闭锁：当所检测到电机已投运时，通过闭锁信号切断装置高压电源输出，不影响电机正常运行。

隔离防护：装置高压输出与高压电机的绕组间通过20兆欧专用高压电阻隔离。保证监测装置以及高压电机的可靠运行。

泄露电流监视状态图：

监测系统通过开关量输入监测电动机投运状态，当电机投运时，装置时刻监测电动机的对地泄漏电流以及电机外壳的接地电流，并在监测值超标时发出报警信号。
