应用背景

碳刷工作工况：高电压 大电流 强电场 强磁场 强振动

安全隐患：电刷、滑环产生电火花 滑环烧蚀 严重情况导致发电机组停机

当前处理方式：红外测温仪检测 测量不便 误差大 检测延迟

系统简介及原理

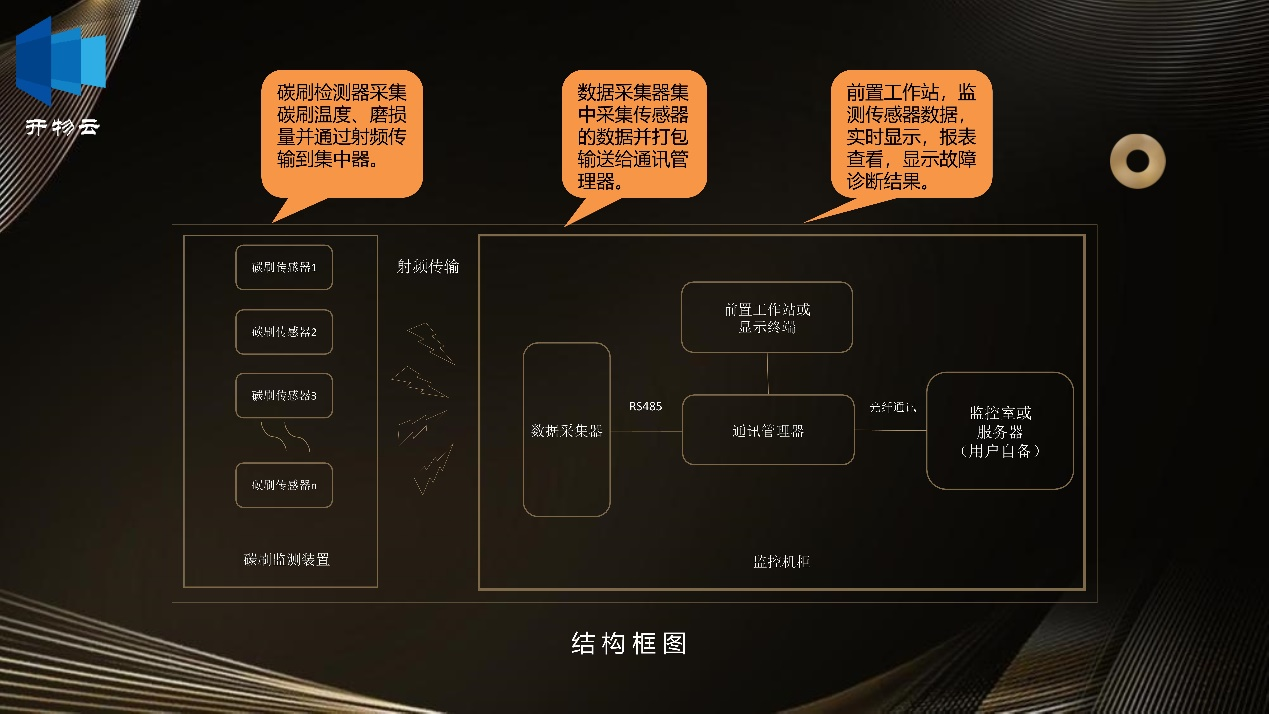

碳刷在线监测系统由若干碳刷传感器、通讯管理器、数据采集器和控制主机（前置工作站或人机界面）等组成。碳刷传感器将检测到的多种物理量转换成数字信号通过射频方式传送至数据采集器，数据采集器则负责将所收集到的碳刷信息进行汇总，经通讯管理器一面将数据传送给控制主机；另一面发送至远方服务器或控制中心；控制主机可以是HMI(人机界面)也可以是工作站，负责现场碳刷数据的显示和设置，后者可运行《数据综合管理系统》，可进行数据统计、管理、分析、记录等，功能更强大。

系统优势

·专利技术实时测量碳刷的温度和磨损度，测量精度高。

·无线数据传输，免布线，安装简单。

低功耗涉及，免维护，绿色环保

系统特点

·数字式高精度温度传感器

·线性数字测量技术检测碳刷磨损度； ·射频免申请频段。

据传输实时性系统可以全天候24小时不间断监测碳刷运行状态，出现异常时及时报警，便于用户准确及时排 除碳刷故障隐患，大量减少人工巡检强度。参数采集多样性系统可以精确采集碳刷磨损量、工作温度、内置电池电压等主要参数。准确反映每个碳刷的工作状态，便于用户及时了解现场情况。安全及稳定性 安装支架采用高绝缘度环氧树脂板加工制造，与刷架绝缘；壳体采用优质PVC工程塑料制造，不会有漏电、放电等电气安全问题，更不会将碳刷上的高电压引出。系统采用规模IC电路方案，使得整套装置集成度高，可靠性、稳定性都有保证。

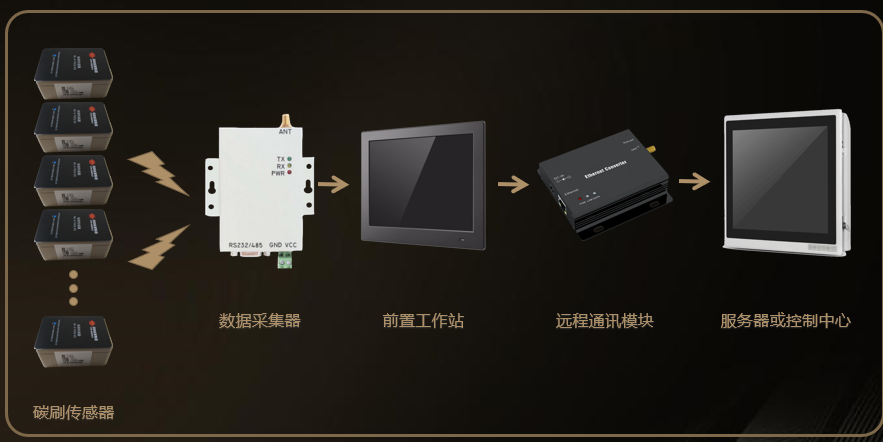

系统组成
